اموزش

دانلود رایگان کتاب آموزش اسکیس به زبان فارسی

تعداد نظرات : 6

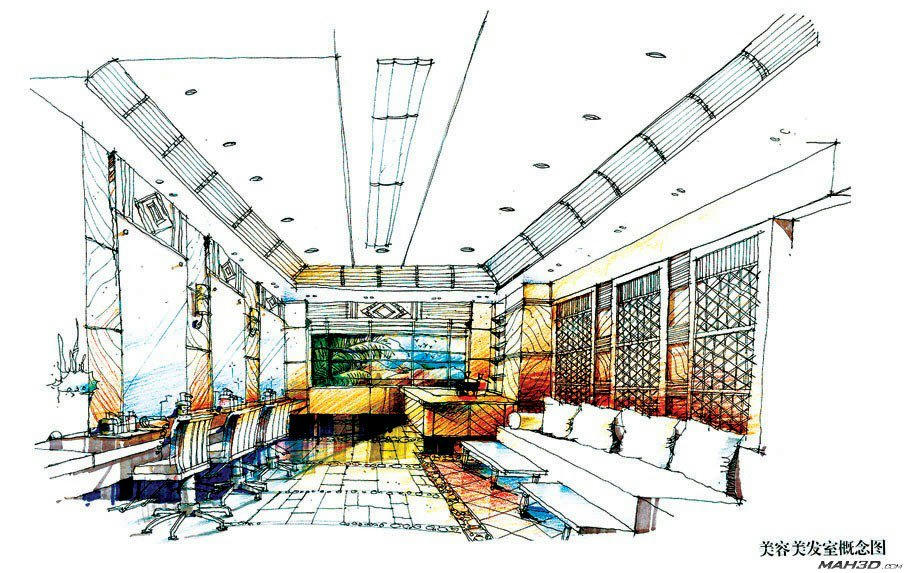

دانلود رایگان کتاب آموزش اسکیس به زبان فارسی


Persian || PDF || Pages:39 || 5.04MB


از لینک زیر دانلود کنید:

 www.memaridesign.com  رمز

دانــــــــلود


برچست ها :
تعداد بازدید : 482

آموزش ماکت سازی

تعداد نظرات : 2


آموزش ماکت سازی

روشهای ماکت سازی:

روشهای ماکت سازی: امروزه برای ساخت ماکت های معماری و دیگر ماکت ها از متریال و
روش های بسیار زیاد و متنوعی استفاده می شود که به برخی از آنها اشاره می کنیم.
۱- ماکت سازی با استفاده از مقوای یونولیت : این نوع ماکت سازی بیشتر جهت ساخت ماکت اولیه (اتود) کاربرد دار.
۲- ماکت سازی با استفاده از مقوای ماکت : این نوع ماکت سازی به علت دارا بودن تنوع رنگی مقوای ماکت ودرعین حال محکم و نسبتا ارزان قیمت بودن آن در بین دانشجویان طرفداران بسیار دارد از معایب این نوع کار می توان به سخت بودن برش جهت کارهای ظریف و محدود بودن ضخامت آن اشاره کرد.



۳- ماکت سازی با استفاده از فوم : فوم به دلیل سبکی زیبایی و سحولت در برش دادن بیشتر در در ماکت هایی مورد استفاده قرار میگیرد که طرح دارای حالات خاص و ترکیب بندی مشخصی باشد. اما از معایب این کار محدودیت استفاده از چسباننده خاص(چسب فوم)است.
۴- ماکت سازی با استفاده از چوب بالسا: چوب بالسا جهت ماکت هایی با دقت و ظرافت بالا کاربرد دارد از ویژگی های این جنس این است که در ضخامت های مختلفی و جود دارد و سازنده میتواند بنا به نوع طرح از ضخامت های گوناگون استفاده کند از معایب این جنس شکننده بودن آن است حال به روش کار برخی از انواع ماکت ها می پردازیم: روش پاپیه ماشه(روش پاپیه ماشه یک روش فرانسوی ست) : برای ساخت گنبد در ماکت روش های زیادی وجود دارند که از رایج ترین شیوه می توان به شیوه ی زیر اشاره کرد: در ابتدا تلاش
می کنیم دایره که در ساقه ی گنبد به کار می رود را به یک چند ضلعی (تعداد زیاد) تبدیل کنیم تا کار راحت تر شود( شاید تصور شود که با این شیوه شکل اصلی گنبد از بین می رود اما در اصل این طود نیست بلکه در پایان کار گنبد به شکل اصلی خود ساخته شده است) در این جا احتمالا بهترین انتخاب همان دوازده ضلعی معروف است سپس با توجه به اندازه ی ساقه ی گنبد شکل کلی گنبد را به صورت باز شده رسم می کنیم در اصل در امتداد هر ساقه شکلی که برای گنبد در نظر گرفته ایم ترسیم می شود که اکثرا به شکل گلبرگ است.
دوازده گلبرگ تنها در یک نقطه به هم تماس دارند و برای باز نماندن بین آنها از نوارهایی استفاده می شود. و از یک کلاف نیز به دور ساقه استفاده می شود. روش معمول بعدی استفاده از دونیم دایره در هم فرورفته است که حالت ارتجاعی پیدا می کنند و به راحتی شکل می پذیرند. رسمی ترین روشی که در این ضمینه کاربرد دارد روش پاپیه ماشه است: در این روش ابتدا کاغذ کاهی را به همراه چسب چوب(برای استقامت) در آب ریخته روی حرارت قرار می دهیم با یک خمیر یکنواخت را به دست دهد سپس در همان حالت خمیر را درون قالب که احتمالا نیم کره است می ریزیم و پس از خشک شدن از قالب بیرون می آوریم.بعد از آن این گنبد را می توان با سمباده کاملا یک دست کرد. در ساخت گنبد مخصوصا به شیوه اول باید دقت کرد که هر چه ارتفاع نسبت به قطر بزرگتر باشد استحکام گنبد بیشتر است ساختن درخت می تونین رشته های نازک کاغذ را به دور یه میله چوبی دلخواه(تنه درخت) که سر آن را باچسب داغ پوشانده اید به صورت دلخواه بپیچانید یا به جای کاغذ از پاشیدن براده های چوب،اسفنج یا تراشه مداد و…استفاده کنید -ازگوش پاک کن میشه به عنوان چراغ برق استفاده کرد و قسمت پنبه ای اون هم خیلی راحت با پاستل قابل رنگ شدنه -مقوای عکس های رادیولوژی برای ماکت سازی نسبت به مقوای ماکت دو مزیت داره اول اینکه برش پذیریش خیلی راحت تره ودوم اینکه ارزان قیمت تره وحتی رایگانه اما ایرادش اینه که به رنگ کارتونه(البته یک سمتشون به رنگ های زرد وقرمز وآبی نیز هست که رنگ های خیلی مناسبی نیستن چون خیلی خالص هستن)که البته به راحتی با اسپری به رنگ دلخواه در میاد(اگه رنگ دلخواهتون مشکی نیست سعی کنید حتما رنگ رو در طرف کارتونی مقوا به کار ببرید چون مشکی میتونه رنگ زیرین رو بپوشونه اما بقیه رنگ ها گاهی نمیتونن به ریسکش نمی ارزه) -استفاده از اسفنج در ساخت ماکت های اتودی،تمرین طراحی وساخت ماکت های بافت وماکت روستا یا بافت شهری که احتیاجی به در آوردن جزئیات ندارند بسیار مفید است البته اسفنج هایی که سبز رنگ هستند نسبت به اسفنج های سفید وزرد نرم تر بوده بهتر برش می خورند اما بسیار ظریف هستند وبا فشار خرد می شوند هم چنین چسب به راحتی آنها را میخورد ضمنا گران تر نیز می باشند پس سختی برش زدن را ترجیح بدهید -اگر از اسفنج یا مقوای عکس های رادیولوژی استفاده میکنید واحتیاج به رنگ زدن آنها دارید اسپری رنگی را انتخاب کنید چون برای این کار گواش بسیار نامناسب است (باز خودتان میدانید) -برای ساخت گنبد نیز یکی از ساده ترین متریال ها اسفنج است چون به راحتی ساییده می شود وشکل های گوناگون به خود میگیرد -برای ساخت آب درون حوض ها راه های زیادی وجود داره در کنارش این را هم بشنوید:ازخمیر نان که آن را رنگ میزنید استفاده کنید چون کاملا شکل پذیر است البته می شه چسب روهم داخل کار خالی کنید ویا ازسلفون مچاله شده ورنگ خورده استفاده کنید -اگر به سمباده رنگ سبز مناسبی رو بزنید برای چمن خیلی مناسب میشه البته درجه زبری سمباده هرچه بالاتر بره چمن جالبتری از آب در میاد -از تیغ ماهی میتونید برای نرده های فرم دار استفاده کنید ویا قسمت بین دوستون تیغ ها رو جداکنید برای دستگیره ها وخیلی جاهای دیگه استفاده کنید -برای ساختن توپوگرافی بهترین راه اینه که نقشه توپوگرافی رو دوبار بکشید وسپس روی اولی لایه های اول ودوم،سوم وچهارم،پنجم وششم،و… و روی نسخه دوم لایه های دوم وسوم،چهارم وپنجم،ششم وهفتم،و… رو دربیارید این کار باعث میشه راحتتر وتمیز تر لایه ها روی هم قرار بگیرند وبهتر از روشیه که برای هر لایه مقداری اضافی برای روی هم قرار گرفتن قرار میدین هم چنین توپوگرافی از جنس چوب پنبه خیلی زیبا میشه -اگر روزی خواستین یه مجسمه گچی
(یا یک نقش برجسته گچی)بسازین می تونین از گل برای ساخت قالبش استفاده کنین،گل وقتی نرمه شکل پذیره ووقتی خشک میشه قالب سفت وخوبی کار با گل در این مورد بسیار سخته بهترین راه استفاده از یونولیته -از درهای آنژوکت که برای تزریق داخل رگ استفاده میشه میتونین برای ساخت گلدان(در آن ابعاد)استفاده کنین -اگر میخواین مقداری گل در باغچه قرار بدین میتونین از منجوق های گلدوزی رنگی بسیار کوچک(متناسب با ابعاد کارتون)یا از مروارید استفاده کنین -برای ساخت شیروانی لایه های زیرین مقوای رایدولوژی بسیار منظم تر وبهتر از لایه های کارتون هستند – در بسیاری مواقع استفاده از اسپری که رنگ مات دارد خیلی بهتر از رنگ براق است مثلا استفاده از اسپری مشکی مات در ساخت خانه شیشه ای -از بریده ها وپسمانده های پی وی سی در ساخت
درب ها وقطعات ام دی اف استفاده زیادی میتوانید بکنید مثل ساخت چمن ودرخت و… رنگ های متنوع وخیلی قشنگی هم دارن -همون طور که می دونین ماکارونی استفاده زیادی درماکت سازی داره به غیر از ساخت سازه های ماکارونی از نوع معمولی اون میتونین در قسمت هایی که به
المان های عمودی احتیاج دارین استفاده کنین به راحتی هم با اسپری قابل رنگ هستن وجالب هم میشن.از ماکارونی های شکل دار وصدفی و… هم میتونین خیلی استفاده کنین مثلا برای حصار
باغچه ها وآلاچیق ها و… البته مثل چوب بالسا که با بخار آب داغ(که میتونین توسط کتری وسماور ودستگاه بخور تهیه کنین) شکل منحنی میگیره،ماکارونی را هم میشه در آب داغ بریزید وبگذارید کمی نرم شده وآب به جوش بیاید سپس آن را در آورید در ظرف گذاشته وبه شکل دلخواه حالت دهید وبگذارید حسابی خشک شود البته این متریال ممکنه خیلی راحت بشکنه باید حسابی مواظبش بود -برای ساخت نماهای کاهگلی یا گلی میتونین از فوم برای زیر سازی دیوارها استفاده کنید سپس چسب چوب رو مقدار کمی رقیق کنین وروی سطح رو با اون بپوشانید سپس خاک الک شده را روی سطح بپاشید وبعد مقداری چسب چوب را که خیلی رقیق شده وتقریبا سفید خیلی کم رنگ است روی کار با سرنگ بریزید وبگذارید خشک شود -از مداد ۶ گوش برای ساخت ستون های گوشه دار و۶ گوش واز مداد گرد هم برای ساخت ستون های گرد میتوان استفاده کرد البته بریدنش سخته اگه مقیاس کارتون بخوره از سیگار هم می تونید برای ساخت ستون استفاده کنین و در نهایت برخی ابزار که در ماکت سازی مورد استفاده قرار می گیرد را معرفی میکنیم:
کاتر معمولی : جهت برش و کار هایی که به بریدن وبه صورت صاف نیاز دارند.
کاتر گرد بر(دایره): جهت بریدن دایره کما ن و یا قوس می باشد .
کاتر فارسی بر: برای بریدن ۴۵ در جه می باشد که بیشترین استفاده آن در کنج هایی که باهم زاویه ۹۰ درجه درست میکنند می باشد.
خط کش فلزی : برای اینکه هنگام برش اجسام سخت خط کش همراه با ماکت بریده نشود از خط کش فلزی استفاده می گردد.
شابلون: برای رسم و پیاده کردن ابعاد دقیق ماکت
پیستوله (معمولی و فلزی) : جهت رسم خطوط منحنی خاص و برش آنها
انواع سوهان : برای ساییدن قسمت های پرت ماکت
انواع چسب: چسب ها اعم از چسب چوب،چسب مایع،چسب ماتیکی،چسب فوم و غیره از جمله موادی است که در ماکت سازی کاربرد بسیاری داری. و در پایان میتوان به این نکته اشاره کرد که در ماکت سازی هیچ گونه محدودیت مصالح و ابزاری وجود ندارد و تنها با کمی خلاقیت می توان از کمترین امکانات بیشترین بازدهی را کسب نمود.

برای عکاسی در فضای داخلی یا بیرون – هر دو – فیلم نور روز ، بهترین و مناسب ترین نوع فیلم است . البته از فیلم اسلاید Ektachrome نیز میتوان استفاده کرد ولی به نور دهی دقیق تر و بیشتری نیاز دارد. سرعت فیلم ها از ۱۰۰ تا ۴۰۰ ASA متغیر است. هر چه این رقم بیشتر باشد نور بیشتری لازم است . به هر حال ، بهتر است فیلم هایی با سرعت ۱۰۰ تا ۲۰۰ ASA انتخاب شود.

· نوردهی
در گشودگی های کم عدسی حدود F8 تا F16 ، تصویر با پس زمینه و پیش زمینه ( عمق میدان )– هر دو – میزان میشود. ماکت های سفید معمولا” نور را از سطح خود منعکس می کنند. در نتیجه ، نور سنج گشودگی کمتر را نشان می دهد . بهتر است خوانش نور سنج را با یک سطح خاکستری آزمایش کنیم . علاوه بر این ، در صورت تغییر نورهای مصنوعی ، برای دستیابی به نتیجه مطلوب بهتر است رقم نوردهی را کمی بالاتر و پایین تر از رقم خوانده شده در نظر بگیریم.
·نوردهی خارجی
ساده ترین راه نوردهی ، عکاسی در فضای بیرون است . دوربین، خوانش های مربوط به وضعیت نور را به درستی نشان می دهد. برای این کار میتوان از فیلم های با سرعت کم استفاده کرد. دوربین های خود کار نیز برای این کار مناسب است . در روزهای آرام و آفتابی که خورشید در زاویه پایین قرار دارد ( اوایل یا اواخر روز ) . بهترین سایه ها برای ماکت ایجاد می شود. در این شرایط ، با چرخاندن ماکت در جهت های گوناگون و نگاه کردن از درون عدسی می توان سایه های مختلف را امتحان کرد.

· نور پردازی خارجی در سایه گاه
در روزهای ابری یا در سایه گاه های بزرگ ، نور یکنواخت و یکدستی برای عکاسی در فضای بیرون بدست می آید.
·نور روز
در روزهای صاف و آفتابی که خورشید در ارتفاع پایین قرار دارد ( یعنی صبح یا بعد از ظهر ). میتوان نور پردازی با اثرات کنتراست خوب بدست آورد. در اواسط روز با استفاده از نور خورشید میتوان به کنتراست متوسطی دست یافت. برای این کار باید ماکت را رو به خورشید چرخاند تا زاویه ی مطلوب و مناسبی به دست آید. عکاسی از ماکت را می توان در فضای داخلی و با استفاده از نور کافی روز انجام داد. پنجره ها ویا نورگیر های رو به شمال ، برای ایجاد نور یکنواخت و کافی و جلوگیری از ایجاد سایه به وسیله وادار پنجره ها بسیار مناسب است . در این حالت بهتر است سرعت شاتر کم باشد.
·نور خیره کننده بر روی ماکت
با روشن کردن چراغی از سمت پایین ماکت می توان نور را روی آن پخش کرد. برای تلطیف اثر نور می توان جهت آن را از یک سطح سفید باز تاباند یا پارچه ی نازکی روی آن انداخت.

· نور پردازی یکنواخت
استفاده از دو منبع نور در دو طرف ماکت و روبه روی هم ، نور یکنواخت و یکدستی بوجود
می آورد.
·استفاده از یک منبع نور
با استفاده از یک تک چراغ ، الگوهای قوی بدست آمده توسط سایه ها باعث برداشت بهتر فرم تندیس گون ماکت می شود. برای دستیابی به نتیجه بهتر می توانید ماکت را بچرخانید یا چراغ را جابه جا کرده. بهترین زاویه های سایه را امتحان کنید.
عکاسی از ماکت(دید های مختلف)
با توجه به نوع رابطه ای که می خواهیم از طریق عکاسی بدست آوریم ، از دید ها و زوایای مختلفی می توان از ماکت عکس گرفت . دید های کلی یا دید پرنده ، حس یک ساختمان کامل را بوجود می آورد. دیدهای پایین تر نیز ، حس حضور در سایت و دید از پایین به ساختمان را به دست
می دهد. برای عکاسی از دیدهای داخلی و به دست آوردن دیدهای تراز چشم باید از مدل اسکوپ
(وسیله خاصی مانند دوربین زیر دریایی کوچکی که روی دوربین قرار می گیرد) استفاده شود. برای دستیابی به دیدهای پایین تر از ماکت و با هزینه ی کمتر می توان از لوله گسترش یا هر وسیله دیگری بر روی عدسی دوربین استفاده کرد.علاوه بر این ، با عکاسی مستقیم از روبروی ماکت می توان تصاویری شبیه نقشه های نما بدست آورد . این عکس ها برای ترسیم نقشه های منظم از روی ماکت بسیار مناسب است . برای عکاسی از ماکت با دید تندیس گون ممکن است متداول ترین روش برای نشان دادن هندسه ی کلی ماکت به عنوان یک جسم سه بعدی باشد.
·دید تراز چشم
در این روش عکس از تراز چشم گرفته می شود تا دید افراد به فضا را شبیه سازی کند.
·دید پرنده
در این روش عکس از بالا و به صورت دید چشم پرنده گرفته می شود و تصویری کلی از مجموعه یا شی مورد نظر بدست می آید.
·دید پلان نما
در این روش عکس از بالا و به صورت نود درجه نسبت به صفحه ماکت گرفته می شود این دید ها نقشه های پلان را شبیه سازی می کند و از آنها برای ترسیم این نقشه ها استفاده می شود.
·دید تندیس گون
دید تندیس گون شبیه دید پرنده است ، ولی از ارتفاع پایین تری گرفته می شود تا کیفیت سه بعدی فرم ها را نشان دهد .
پس زمینه ها
استفاده از پس زمینه ای نرم با بافتی یکدست و با کمی کنتراست رنگی در خود ماکت ( مانند نئوپان ماکت سازی ، پارچه ی سیاه یا کاغذ قهوه ای ) ، نتیجه بهتری دارد . هنگام عکاسی در فضای خارج ، سطوح تمیز و یکنواخت مانند بتن یا فرش ( موکت ) پس زمینه خوبی به دست می آورد. البته در صورتی که لبه آنها خارج از کادر باشد.
·پس زمینه متضاد تیره
در ماکت های رنگ روشن ، برای تاکید روی رنگ ها از پس زمینه های تیره مانند پارچه یا کاغذ سیاه و برای ماکتهای تیره از سطوح روشن استفاده می شود.
·کاغذ آبی
با قرار دادن یک صفحه آبی پشت ماکت ، به راحتی می توان آسمان طبیعی را شبیه سازی کرد.
·پس زمینه منحنی
اگر چه استفاده از کاغذ یا پارچه سیاه به عنوان پس زمینه ، ممکن است تضاد صحنه را افزایش دهد ، ولی قرار دادن کاغذسفید یا خاکستری زیر ماکت و خم کردن آن در امتداد دیوار برای ایجاد پس زمینه می تواند باعث تغییر تدریجی و ملایم رنگ ها شود.

·سطح یکنواخت طبیعی
از کف بتنی ، کف پیاده رو ، فرش یا هر سطح یکدست و همواری می توان به عنوان پس زمینه خنثی استفاده کرد . برای ماکت های تیره باید سطوح روشن و برای ماکت های روشن ، سطوح تیره بکار برد.
·آسمان طبیعی
با قرار دادن ماکت بر روی یک لبه ، از زاویه پایین می توان به گونه ای عکاسی کرد که ماکت و قسمتی از آسمان به عنوان پس زمینه در کادر قرارگیرد . برای این کار بهتر است رو به شمال عکاسی کنیم تا از ایجاد خیرگی نور خورشید جلوگیری شود.


برچست ها :
تعداد بازدید : 1666

آموزش سایه زدن در پرسپکتیو

تعداد نظرات : 0


آموزش سایه زدن در پرسپکتیو



 ما فقط سایه ای رو آموزش میدیم  که پرتو های نور دقیقا موازی با پرده تصویر هستن ، یعنی منیع نور ما دقیقا یا در طرف راست یا کاملا در طرف چپ قرار دارد  مانند شکل زیر : …

آموزش سایه زدن در پرسپکتیو

آموزش سایه زدن در پرسپکتیو





یعنی کلیه سایه های ایجاد شده موازی با خط زمین هستند

برای سایه زدن از یک نقطه شروع میکنیم نقطه ای که روی زمین قرار دارد دقیقا سایه اش زیر خودش قرار دارد مانند نقطه B  در شکل زیر…….

ما میخواهیم ابتدا سایه میله AB  را بکشیم چون نقطه A  و B در یک راستا هستند پس سایه آنها هم در یک راستا هستند و چون منبع نور دقیقا موازی با پرده تصویر میباشد سایه های ایجاد شده نیز باید موازی با پرده تصویر و خط افق باشند …. پس از نقطه B موازی با پرده تصویر و خط افق یک خط چین رسم میکنیم که نشان میدهد سایه نقطهA  در یک جایی روی همین خط چین قرار دارد…..

آموزش سایه زدن در پرسپکتیو

آموزش سایه زدن در پرسپکتیو



یکی دیگر از عوامل موثر در بدست آوردن مکان سایه نقطه A  زاویه تابش است

یعنی نور منبع با چه زاویه ای بر زمین میتابد …. در شکل زیر ما زاویه را ۴۵ درجه فرض میکنیم … توجه داشته باشید هر چه زاویه تابش کمتر باشد یعنی منبع نور عمودتر است بر زمین و شی و درنتیجه سایه میله ما کوچکتر میشود و به عبارتی سایه نقطه A به نقطه B  نزدیکتر  وبالعکس…..

در این مرحله یک پرتو نور ( پرتوی که از سر میله عبور کرده و مرز سایه و نور  را نشکیل میدهد) با زاویه ۴۵ درجه رسم میکنیم و آن را امتداد میدهیم تا جایی که پاره خط نقطه چین شده را قطع کند هر کجا قطع کرد آن نقطه میشود سایه نقطه A مانند شکل زیر

آموزش سایه زدن در پرسپکتیو

آموزش سایه زدن در پرسپکتیو

حال بین نقطه بدست آمده وسایه نقطه B  کاملا در سایه قرار دارند و به عبارت دیگر فاصله بین این دو نقطه می شود سایه میله AB وباید آنرا سایه بزنیم مانند شکل….



آموزش سایه زدن در پرسپکتیو

آموزش سایه زدن در پرسپکتیو

توجه داشته باشد که کل فضای موجود پشت میله تا آخرین پرتو در سایه قرار دارد مانند شکل زیر



آموزش سایه زدن در پرسپکتیو

آموزش سایه زدن در پرسپکتیو

هم اکنون ما یاد گرفتیم که چگونه یک میله را سایه بزنیم …. حال میخواهیم طبق شکل زیر صفحه  ABCD رو سایه ا را ترسیم کنیم



آموزش سایه زدن در پرسپکتیو

آموزش سایه زدن در پرسپکتیو



آنچه معلوم هست اینست که این صفحه از دو میله تشکیل شده که ما کافیست سایه این دو میله را طبق روش بالا بدست بیاوریم بعد فضای بین آن  دو را سایه بزنیم طبق مراحل زیر که به صورت تصویری بیان شده:

آموزش سایه زدن در پرسپکتیو

آموزش سایه زدن در پرسپکتیو

======================

آموزش سایه زدن در پرسپکتیو

آموزش سایه زدن در پرسپکتیو

==================



آموزش سایه زدن در پرسپکتیو

آموزش سایه زدن در پرسپکتیو

==================



آموزش سایه زدن در پرسپکتیو

آموزش سایه زدن در پرسپکتیو

همانطور که مشاهده میکنید محدوده سایه سطح مورد نظر  بدست آمد

هم اکنون قصد داریم سایه شکل زیر را ترسیم کنیم





آموزش سایه زدن در پرسپکتیو

آموزش سایه زدن در پرسپکتیو



برای این منظور ابتدا باید شکل مورد نظر را تفکیک کنیم به سطح ها و سطح حای آن را به میله های تشکیل دهنده…. البته توجه باید کرد طبق جهت منبع نور ، ما با سطح های سر وکار داریم که در سایه قرار میگیرند … مانند شکل زیر

آموزش سایه زدن در پرسپکتیو

آموزش سایه زدن در پرسپکتیو

همانطور که در شکل بالا مشخص شده سه سطح که با رنگ های مختلف تفکیک شده اند در معرض نور نبوده و تشکیل سایه میدهند و ما باید سایه هر کدام از آنها را طبق روش گفته شده بزنیم که ابتدا سطح نارنجی رو انتخاب میکنیم که خود سطح نارنجی از دو میله تشکیل شده



آموزش سایه زدن در پرسپکتیو

آموزش سایه زدن در پرسپکتیو

حال شروع به زدن سایه سطح نارنجی شکل میکنیم (طبق روش گفته شده در بالا)

مراحل به صورت تصویری

آموزش سایه زدن در پرسپکتیو

آموزش سایه زدن در پرسپکتیو

==============



آموزش سایه زدن در پرسپکتیو

آموزش سایه زدن در پرسپکتیو

در مرحله بعد سایه سطوح دیگر یعنی آبی و سبز را نیز ترسیم میکنیم طبق مراحل زیر



آموزش سایه زدن در پرسپکتیو

آموزش سایه زدن در پرسپکتیو

نکته : سایه سطح آّبی رنگ در پشت شکل قرار میگیرد و فقط قسمتی از آن قابل رویت است مانند شکل





آموزش سایه زدن در پرسپکتیو

آموزش سایه زدن در پرسپکتیو

و در ادامه برای سطح سبز رنگ ما  سایه دو میله این سطح را بدست آورده ایم (یکی مشترک با سطح نارنجی و دیگری مشترک با سطح آبی) پس نیازی به انجام مراحل بالا نیست و طبق شکل زیر کافیست سایه نقاط F و G را داشته باشم که قبلا بدست آورده ایم



آموزش سایه زدن در پرسپکتیو

آموزش سایه زدن در پرسپکتیو

==============



آموزش سایه زدن در پرسپکتیو

آموزش سایه زدن در پرسپکتیو

===========



آموزش سایه زدن در پرسپکتیو

آموزش سایه زدن در پرسپکتیو

و در نهایت از لحاظ بصری و از دید ما شکل نهایی

آموزش سایه زدن در پرسپکتیو

آموزش سایه زدن در پرسپکتیو




برچست ها :
تعداد بازدید : 584

کتاب فناوری های نوین ساختمانی – مهندسی عمران

تعداد نظرات : 0

%داÙ

فناوری های نوین ساختمانی :

مقدمه :

نقش مدیریت اجرایی پروژه ها به نحوی است که می تواند حق احداث مجموعه هایی با فناوری های نوین ساختمانی را به مراتب سریع تر با کیفیت مناسب تر به انجام برساند و یا برعکس ، کارگاه تولید صنعتی ساختمان با جدید ترین شیوه تولید را به رکود و تعطیلی بکشاند . مدیریت تامین منابع مالی و بکارگیری سخت افزار و نرم افزارهای مناسب برای تولید و عرضه مسکن با روش های صنعتی نقش تعیین کننده ای دارد .مراحل برنامه ریزی، طراحی و اجراء در هر پروژه ساخت مسکن مستلزم انتخاب یا تعیین یک شیوه اجرایی مناسب ساختمان از بین تعدادی گزینه متفاوت است. مطالعات و تجربیات کشورهای صنعتی نشان داده است ارزیابی و کنترل کیفیت در صنعت ساختمان پیچیدگی زیادی نسبت به بسیاری از صنایع دیگر دارد. اطمینان از اینکه یک سیستم ساختمانی در شرایط واقعی بیرونی یا نسبتاً تهاجمی در بلند مدت دارای دوام لازم خواهد بود. به وسیله انجام آزمایش های کوتاه مدت چندان ساده نیست. این موضوع به همراه پیچیدگی سیستم های ساختمانی که متشکل از فرآورده ها و اجزای مختلف هستند استاندارد سازی این محصولات را با دشواری زیادی همراه می کند که گذشت زمان و اشراف به تمامی مسائل فنی برای تحقق این امر ضروری است.

از سال 1386 تاکنون بیش از 1000 پیشنهاد توسط وزارت مسکن و شهرسازی، سازمات مسکن و شهرسازی استان ها و یا به صورت مستقیم و غیر مستقیم توسط اشخاص حقیقی و حقوقی به مرکز ارسال شده است که از این میان 86 فناوری و سیستم ساختمانی مورد تایید این مرکز قرار گرفته و برای بیش از 200 شرکت تاییدیه فنی صادر شده است. بر اساس بررسی ها و ارزیابی های صورت گرفته الزامات خاص این سیستم ها برای تامین حداقل نیازهای آیین نامه های ساختمانی و مقررات ملی ساختمان تعیین شده است. این فناوری های به همراه برخی سیتمهای مرسوم در صنعتی سازی در 6 فصل ارائه شده اند.

فهرست مطالب :

  • سیستم کامل ساختمانی
  • سیستم های سازه ای
  • دیوارهای غیر باربر
  • سقف ها
  • مصالح
  • زیر سیستم ها

√ دانلود با لینک مستقیم

√ پسورد فایل : ندارد

√ منبع : www.prozheha.ir

√ حجم فایل : 29 مگابایت


برچست ها :
تعداد بازدید : 106

جزوه فرآیند جوشکاری و بازرسی جوش در ساختمان – مهندسی عمران

تعداد نظرات : 0

فرآیند جوشکاری و بازرسی جوش در ساختمان :

با گذشت 50 سال از استفاده از جوش در ساختمان دهه اخير (80-1370 ) از نظر تعداد ساختمانهايي که با سازه های فولادی طراحی و اجرا شده اند کاملا استثنايي به شمار می آيد. در نيمه دوم اين دهه دهها هزار سازه فولادی در تهران و شهرهای بزرگ ايران به ناگهان سر از زمين برآورد . گسيل سرمايه ها به سوی ساخت و ساز شهری و تبديل ساخت سرپناه به ماشين سرمايه گذاری جهت سودهای کلان باعث گرديد تا رعايت اصول فنی و ايمن سازی ساختمانها در برابر زلزله در برابر منفعت طلبی صاحبکاران عملا مورد توجه قرار نگيرد.از طرف حجم عظيم ساخت و ساز نيروي انسانی زيادی اعم از مهندس و تکنسين و جوشکار احتياج داشت که باعث ورود افراد غيرمتخصص به اين جرگه گرديد.تمامی اين مسايل دست به دست هم داد تا طرح و اجرای ساختمانهای فولادی آنچنان که بايد از کيفيت مطلوبی برخوردار نباشد.تخريب کلی ساختمانهای فولادی در زلزله منجيل مويد پايين بودن کيفيت ساختمانهای فولادی کشور می باشد. از ميان تمامی عوامل دخيل در طرح و ساخت سازه های فولادی اتصالهای جوشی از نارساييهای بيشتری برخوردارند….

در این جزوه مواردی همچون اهمیت جوشکاری و بازرسی، مشکلات و تنگناها در جوشکاری سازه ها، فرآیندهای جوشکاری متداول در سازه ها، انواع و مشخصات قوس الکتریکی در جوشکاری، دستگاهها، و سایر مباحث مرتبط با صنعت جوش و جوشکاری سازه ها مورد بررسی قرار گرفته است.


√ دانلود با لینک مستقیم

√ پسورد فایل : ندارد

√ منبع : www.iranmeet.com

√ حجم فایل : 1.2 مگابایت


برچست ها :
تعداد بازدید : 71

کتاب هیدرولیک ایستگاه های پمپاژ – مهندسی عمران (آب)

تعداد نظرات : 1

%داÙ


کتاب هیدرولیک ایستگاه های پمپاژ



مقدمه :

مطالب کتاب هیدرولیک ایستگاه های پمپاژ دربرگیرنده متون ارائه شده در درسی با همین عنوان می باشد که توسط نگارنده در یک دوره آموزشی تخصصی کوتاه مدت تدریس گردید. در این کتاب فصولی از علم هیدرولیک که در طراحی پروژه های تاسیساتی انتقال آب مورد استفاده قرار می گیرد مطرح شده است. نظر به اینکه شیوه های تحلیل مسائل مربوط به این زمینه و نیز ارائه راه حل های مناسب در هر مورد خاص بستگی به خصوصیات و شرایط  پروژه  دارد لذا عنوان کردن قواعد کلی امکان پذیر نیست. در این کتاب جنبه های هیدرولیک تاسیسات ذخیره سازی انرژی بکمک پمپاژ و استفاده مجدد از آن بوسیله توربین مطرح شده است.تردیدی نیست که با توجه به کمبود متون فارس در این زمینه کتاب حاضر به عنوان گامی در جهت رفع این کمبودها تلقی شده و همچنین نظر به اینکه مطالب آن فقط یکبار در چارچوب درسی ارائه شده است خالی از نقص نخواهد بد.



فهرست مطالب :

  • مقدمه
  • تلمبه ها وشبکه های انتقال
  • قانو نهای عمومی تلمبه ها
  • قوانین تشابه در تلمبه ها
  • خلاء زدایی و NPSH
  • منحنی مشخصه شبکه
  • تاثیر منحنی های مشخصه تلمبه ها روی بهره برداری از آن ها
  • انواع تلمبه های گریز از مرکز
  • تاسیسات تلمبه گریز از مرکز
  • هزینه های تاسیسات و بهره برداری
  • تاسیسات ذخیره سازی انرژی
  • مسائل عملی فصل اول
  • قانون های عمومی ضربه آبی
  • اهمیت ضربه آبی در شبکه مجهز به تلمبه
  • روشهای جلوگیری از زیان ضربه آبی
  • مسائل علمی فصل دوم



√ دانلود با لینک مستقیم

√ پسورد فایل : ندارد

√ منبع : www.prozheha.ir

√ حجم فایل : 10.2 مگابایت

کتاب طراحی ایستگاه پمپاژ

Pumping Station Design, Second Edition

by: Robert L. Sanks

به حجم 12.15 مگابایت

در فرمت فشرده ( 7z)

رمز :  ebooksclub.org  یا  library.nu

http://www.mediafire.com/?0446jg29oc4ft14

منبع : omran

کتاب هیدرولیک ایستگاههای پمپاژ

PASSWORD: iransaze.com

به حجم 10 مگابایت

در فرمت  فشرده  (rar)

http://www.iransaze.com/files-for-download/persianebook/omomi/16.rar

کتاب هیدرولیک ایستگاه های پمپاژ

نوشته فیروز تربیت استاد دانشکده فنی تهران

به حجم 2.96 مگابایت

در فرمت  فشرده  (rar)

http://hfarahani48.persiangig.com/Rar-Zip/pompazh%28hfarahani48%29.rar

لینک کمکی از فروم آی سیویل

http://icivil.ir/forum/attachment.php?aid=58



برچست ها :
تعداد بازدید : 1099

اموزش نرم افزار کتیا (catia)

تعداد نظرات : 0



( درس اول-1 و 2، دوم، سوم، چهارم، پنجم، ششم، هفتم، هشتم، نهم، دهم، يازدهم، دوازدهم)
http://ivut.iut.ac.ir/content/220/lesson_1_catia_a.pdf
http://ivut.iut.ac.ir/content/220/lesson_1_catia_b.pdf
http://ivut.iut.ac.ir/content/220/lesson_2.pdf
http://ivut.iut.ac.ir/content/220/lesson_3.pdf
http://ivut.iut.ac.ir/content/220/lesson_4.pdf
http://ivut.iut.ac.ir/content/220/lesson_5.pdf
http://ivut.iut.ac.ir/content/220/lesson_6.pdf
http://ivut.iut.ac.ir/content/220/lesson_7.pdf
http://ivut.iut.ac.ir/content/220/lesson_8.pdf
http://ivut.iut.ac.ir/content/220/lesson_9.pdf
http://ivut.iut.ac.ir/content/220/lesson_10.pdf
http://ivut.iut.ac.ir/content/220/lesson_11.pdf

http://ivut.iut.ac.ir/content/220/lesson_12.pdf


برچست ها :
تعداد بازدید : 65

دانلود آموزش ETABS : طراحی دیوار برشی

تعداد نظرات : 1


دانلود آموزش ETABS : طراحی دیوار برشی

بدون شک نرم افزار Etabs یکی از پرکاربردترین نرم افزارها در صنعت ساختمان در کشور ما است.

در این بخش فایل آموزشی طراحی دیوار برشی با نرم افزار Etabs  که توسط آقای سلطان آبادی در ۳۹ صفحه بصورت PDF آماده شده است را برای دانلود قرار دادیم که امیدواریم مورد استفاده قرار گیرد.

دانلود در ادامه مطلب

برای دانلود روی لینک زیر کلیک کنید :

دانلود

رمز فایل : www.archnews.ir


برچست ها :
تعداد بازدید : 529

آموزش پرسپکتیو

تعداد نظرات : 12


پرسپکتیو یک نقطه ای دو نقطه ای وبه صورت کامل

بقچه - آموزش پرسپکتیو



بقیه ادامه مطلب


برچست ها :
ادامه مطلب ...
تعداد بازدید : 13982

متره و برآورد و اصول اولیه پیمانکاری

تعداد نظرات : 0

یکی از فاکتور های اساسی در پروژه های عمرانی و ساخت و ساز، تعیین و محاسبه ی مقادیر مصالح مورد نیاز و سپس برآورد ریالی پروژه از روی آن مقادیر محاسبه شده می باشد. در ابتدا مشخص شدن دو بعد از مسئله برای مجریان پروژه نقش اساسی دارد:


برچست ها :
ادامه مطلب ...
تعداد بازدید : 682

آموزش اسکیس و راندو

تعداد نظرات : 2

مشخصات کتاب :
نام کتاب : خودآموز اسکیس و راندو
نویسنده : رابرت اس اولیور
ترجمه : سیروس براردان
ناشر : ندارد
تعداد صفحات : 89 صفحه
زبان : فارسی
قیمت نسخه کامل و اصلی کتاب : 80 دلار

قیمت نسخه فارسی شده و کامل کتاب : 0

برای دانلود کتاب آموزش اسکیس و راندو به صورت یکجا بر روی گزینه دانلود کلیک کرده و در صفحه باز شده گزینه Download Now رو بزنید.


دانلود – ( لینک مستقیم )


برچست ها :
ادامه مطلب ...
تعداد بازدید : 4496

آموزش نرم افزار AutoCad 2011

تعداد نظرات : 0



autocad2011

این فایل به صورت pdf تهیه شده و آموزش اتوکد را به زبان ساده و روانی توضیح میدهد . این کتاب 82 صفحه است.

موضوع کتاب: آموزش اتوکد 2011 به زبان ساده

نویسنده: قاسم آریانی

فرمت: PDF

زبان: فارسی

تعداد صفحات: 82

.

لینک دانلود با حجم 1.8 مگابایت

.

رمز:www.2000download.ir



آموزش تصویری نرم افزار اتوکد دوبعدی 2011

آشنایی با ترسیمات دستی در نرم افزار AutoCAD

موضوعاتی که در این کتاب وجود دارد عبارتند از:
1. آشنایی با ابزارهای ترسیمی و ویرایشی
2. آشنایی با چگونگی ترسیم پلان ، نما ، برش برای رشته های ساختمانی
3. آشنایی با ترسیم قطعات صنعتی
4. ترفندهای ترسیمی برای ترسیم هرچه زودتر و دقیق تر در اتوکد
5. آشنایی با ابزارهای سه بعدی ساز و ویرایش موضوعات سه بعدی
6. آشنایی با ایجاد مدل سه بعدی با استفاده از دوبعدی موجود در صفحه کاری
7. آشنایی با اعمال متریال و ساختن متریال و ویرایش متریال در اتوکد
8. آشنایی با نور و تنظیمات نور و هم چنین رندر گرفتن و تنظیمات رندر در اتوکد
9. آشنایی با ایجاد انیمیشن و کنترل آن در اتوکد

دانلود فایل PDF


برچست ها :
تعداد بازدید : 110
